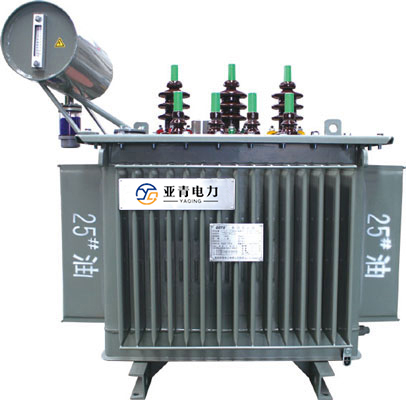

全密封油浸式变压器S13型

概述

S13-M-30-2000/10型全密封油浸式变压器适用于交流50Hz、额定工作电压10kV及以下的电力系统中,作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。

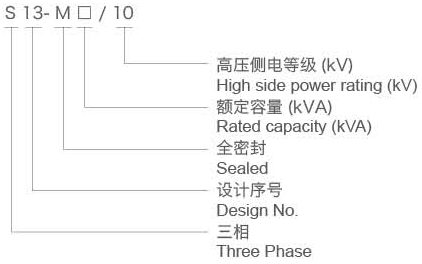

型号含义


结构特征

●铁芯

铁芯选用高导磁品粒取向冷轧硅钢片。铁芯为新式铁芯,全斜接缝迭积式铁芯,其铁芯柱为多级阶梯的圆截面,铁轭与铁芯为等截面。

●绕组

绕组采用瓦愣油道,不浸漆工艺,紧缩带绑扎;绕组均为同心式线圈:高压绕组具有对应分接电压要求的抽头,引至分接开关上,开关安装在箱盖上、且需切断电源后方可变换分接电压。

●安全保护装置

30-2000kVA变压器装有压力释放阀;
根据用需求可安装具有报置和跳闸端子的气体继电器;

S13-M型6~10KV 油浸式配电变压器

额定容量(kVA) 电压组合及分接范围 联结组标号 空载损耗(W) 负载损耗(W) 空载电流(%) 短路阻抗(%)
高圧(kV) 高压分接范围(%) 低压(kV)
30 6
.3
6.6
10
10.5
11
±5
±2x2.5%
0.4 Dynl 1 Yznll YynO 80 630/600 1-8 4
50 100 910/870 1.6 4
63 110 1090/1040 1-6 4
80 130 1310/1250 1.5 4
100 150 1580/1500 1.4 4
125 170 1890/1800 1.4 4
160 200 2310/2200 1.3 4
200 240 2730/2600 1.2 4
250 290 3200/3050 1.2 4
315 340 3830/3650 1.1 4
400 410 4520/4300 1.1 4
500 480 5410/5150 1.0 4
630 570 6200 0-9 4.5
800 Dynll YynO 700 7500 0.8 4-5
1000 830 10300 0.8 4.5
1250 970 12000 0.7 4-5
1600 1170 14500 0.6 4.5

S13-M-35KV 油浸式配电变压器

额定容置(kVA) 电圧组合及分接范围 联结组标号 空载损耗(W) 负载损耗(W) 空载电流(%) 短路阻抗(%)
高压(kV) 高压分接范围(%) 低压(kV)
50 35
38.5
± 5%
±2x2.5%
0.4 Dynll
YynO
130 1200/1140 1-30 6.5
100 185 2010/1910 1.10 6.5
125 215 2370/2260 1.10 6.5
160 225 2820/2680 1.00 6.5
200 270 3320/3160 1.00 6.5
250 320 3950/3760 0.95 6.5
315 385 4750/4530 0.95 6.5
400 465 5740/5470 0.85 6.5
500 545 6910/6580 0-85 6.5
630 665 7860 0.65 6.5
800 785 9400 0.65 6.5
1000 920 11500 0.65 6.5
1250 1120 13900 0.60 6.5
1600 1350 16600 0.60 6.5
