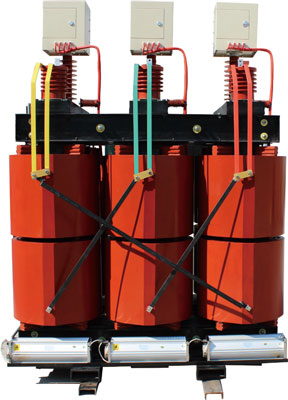

干式MCR电抗器 MCR

概述

大容量可调电抗器在电力系统中的应用十分广泛,如动态无功补偿、线路调压、自动消弧线圈、电机降压软起动、谐振试验变压器等。过去由于电抗器电感连续可调技术未能取得实用性的突破,所以只能用抽头或分组有级调感来代替,而随后发展起来的利用电力电子技术控制的相控电抗器(TCR)虽然也能连续调节流过固定电抗器的感性电流,但其原理是通过可控硅斩波来实现电流调节的,不可避免地带来电流波形的畸变的问题,加上其所使用的空心电抗器由于容量大,存在占地面积大,电磁辐射严重的缺点,因此,可调电抗器在电力系统的应用由于受到技术的制约而得不到推广应用。
近年来,随着可控电抗器技术的不断发展,一种新型磁控可调电抗器 (MCR) 的问世使得电力系统许多需要可控电抗器的场合得到了推广使用的可能。MCR型电抗器是通过直流偏磁改变铁心电抗器铁心的磁导率来实现电感可调的,其技术突破的关键是直流偏磁只使铁心的局部小区域饱和而不是整个铁心饱和,饱和的小截面铁心就相当于固定电感电抗器的气隙,当饱和度改变时,等效气隙的宽度也相应改变,从而实现电感可调。局部饱和技术的引入,使得MCR可控电抗器的损耗比、噪音、谐波含量等主要几项指标得以大幅提高。
青岛特变电工有限公司多年来一直从事MCR型电抗器的研发,从6KV至35KV都有着众多的运行经验。MCR电抗器的技术关键在于小铁心截面的结构,青岛特变电工K在这方面进行了大量的理论研究及试验对比,从而采用了损耗最小、噪音最低的结构形式。

型号含义

执行标准

GB10229                  《电抗器》
GB1094.11                  干式电力变压器
DL/T××××-××××     磁控型可控并联电抗器技术规范 (征求意见稿)

技术指标

●电压等级 (kV):6,10,27,35
●额定功率: 100-1800kvar
●控制方式: 电压控制、无功功率控制
●调节方式: 三相平衡、单相调节
●冷却方式:千式自冷
●响应速度: ≤45ms
●装置损耗: 1.5-3.5%(容量小为大值, 容量大为小值)
●嗓声水平: ≤70dB
●使用年限: ≥20年

产品特点

铁心采用磁阀式局部饱和技术,三相双铁心并联结构。
线圈采用全真空环氧树脂浇注,绝缘可靠。
改进的引出线结构,布线简单、整洁美观、安全可靠。
电流互感器、高压阀组均装于MCR本体顶部,节省安装场地

技术参数

型号 额定容量
(kvar)
额定电压
(kV)
损耗 本体总重
(kg)
外形尺寸 安装地脚尺寸
a b h H
BKSGMC-100/10 100 10 3-2 900 900 750 900 1700
BKSGMC-150/10 150 10 3.1 1100 1200 750 1000 1800
BKSGMC-200/10 200 10 3 1552 1200 900 1200 1970
BKSGMC-300/10 300 10 2.76 1852 1300 950 1250 2020
BKSGMC-400/10 400 10 2.5 2120 1400 1000 1200 1970
BKSGMC-500/10 500 10 2.29 2450 1400 1000 1400 2170
BKSGMC-600/10 600 10 2.04 2835 1450 1050 1400 2170
BKSGMC-800/10 800 10 1.86 3450 1450 1050 1600 2370
BKSGMC-1000/10 1000 10 1.69 4030 1550 1100 1650 2420
BKSGMC-1200/10 1200 10 1.65 4510 1550 1100 1750 2520
BKSGMC-1500/10 1500 10 1.52 5421 1600 1150 1900 2670
BKSGMC-1800/10 1800 10 1-5 6130 1750 1250 1950 2720
型号 角内电流
(A)
角外电流
(A)
抽头电压
(V)
电流互感器变比
BKSGMC-100/10 3.33 5.77 390 10/1
BKSGMC-150/10 5 8.66 390 10/1
BKSGMC-200/10 6.67 11.55 372.5 15/1
BKSGMC-300/10 10 17.32 336.57 20/1
BKSGMC-400/10 13.33 23.09 317.92 30/1
BKSGMC-500/10 16.67 28.87 273.3 40/1
BKSGMC-600/10 20 34.64 229.32 40/1
BKSGMC-800/10 26.67 46.19 203.95 50/1
BKSGMC-1000/10 33.33 57.74 180.78 75/1
BKSGMC-1200/10 40 69-28 175.2 75/1
BKSGMC-1500/10 50 86.6 150.15 100/1
BKSGMC-1800/10 60 103.92 148.5 150/1
