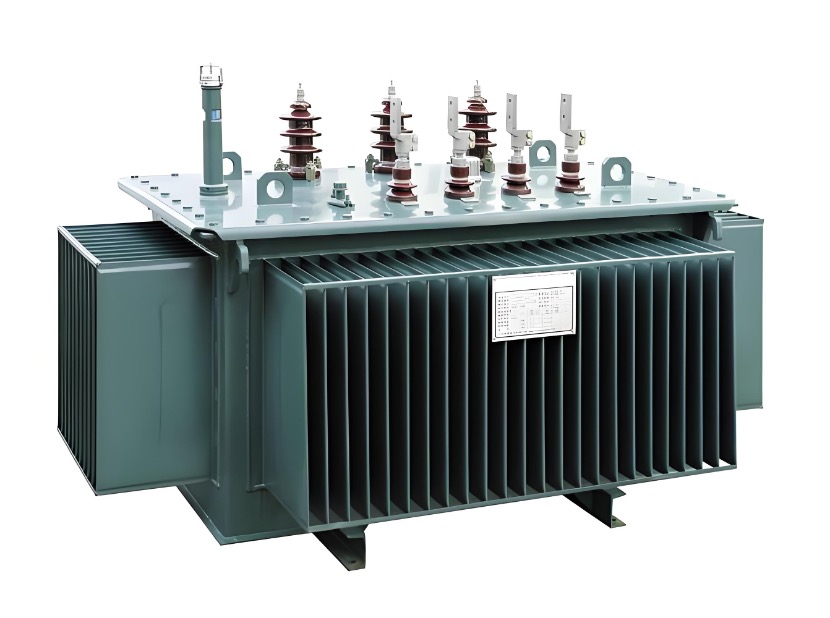

10KV、20KV油浸式非晶合金铁芯配电变压器 SBH15-M型

概述

变压器可把电网电压变换成系统或负载所需要的电压,实现电能的传递与分配。本变压器可取代硅钢片铁芯的变压器而广泛使用于外的配电系统。本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染。本产品特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。由于变压器采用全密封结构,绝缘油和绝缘介质不受大气污染,因而可在潮湿的环境中运行,是城市和农村广大配电网络中理想的配电设备。

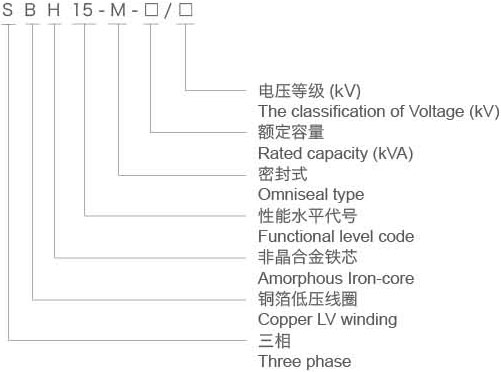

型号含义

产品特点

节能产品,空载损耗比S9型变压器降低75%左右;
损耗低、发热少、温升低,运行稳定;
结构先进合理、抗短路能力强;
超载能力强、安全可靠、耐腐蚀性能强,免维护。

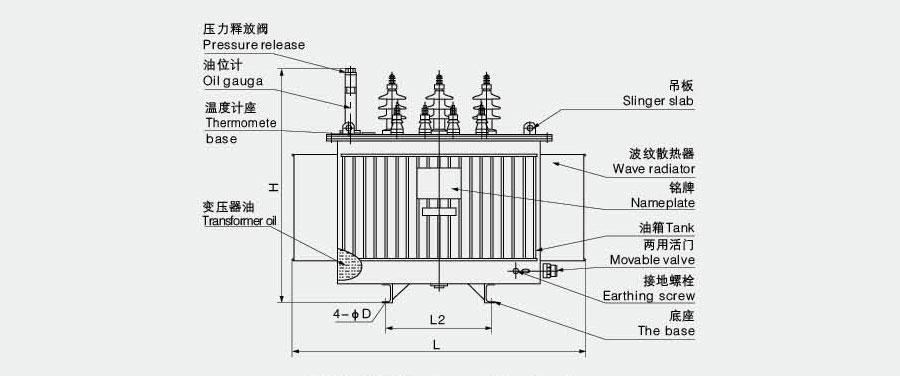

产品外形图

通过短路试验

由于非晶合金铁芯不能承受机械力的作用,加之矩形线圈的机械强度较弱,因此非晶合金变压器通过短路试验成为变压器领城的一个技术难题。本公司运用成熟的技术经验成功地攻克了这一难关,自行设计开发SBH15-M-2500/10配电变压器。在沈阳国家变压器质量监督检验中心一举通过了短路试验,这标志着本公司的非晶合金变压器的设计制造技术处于国际领先水平。

产品绝缘水平

电压等级
(kV)
设备最高电压有效值
(kV)
額定短时工频耐受电压有效值
(kV/min)
额定雷电冲击耐受电压全波蜂值
(kV)
≤1 ≤ 1 5 -
6 6-9 25 75
10 11.5 35 95
20 23 55 125

产品标准

GB1094.1-1996电力变压器第一部分总则
GB1094.2-1996电力变压器第二部分温升
GB10943-2003电力变压器第三部分绝缘水平和绝缘试验
GB1094.5-2008电力变压器第五部分承受短路的能力
GB311.1-1997高压输变电设备绝缘配合
GB/T25446-2010油浸式非晶合金铁芯配电变压器技术参数和要求lEC60076电力变压器
ANSI/C57.12.00油浸式配电、电力及调压变压器通用技术要求

SBH15-M型6~10KV 非晶合金油浸式变压器

单相油浸式非晶合金铁芯配电变压器

额定容量
(kVA)
电压組合Voltage combination 联结組标号 空载损耗
(W)
负载损耗
(W)
空载电流
(96)
短路阻抗
(%)
高压
(kV)
高压分接范围
(%)
低压
(kV)
5 6 6.3
10
10.5 11
± 5%
±2x2.5%
2 X (0.22-0.24)

0.22-0.24
110
116
20 150 2.4 3.5
10 20 260 2.2 3.5
16 20 370 2.0 3.5
20 30 430 1.8 3.5
30 30 630 1.6 3.5
40 40 780 1.4 3.5
50 40 1100 1.2 3.5
63 50 1140 1.0 3.5
80 60 1400 0.9 3.5
100 70 1650 0.8 3.5
125 90 1950 0.7 3.5

SBH15-M型6~10KV 非晶合金油浸式变压器

油浸式非晶合金铁芯配电变压器

额定容量
(kVA)
电压组合 联结组标号 空载损耗
(W)
负载损耗
(W)
空载电流
(%)
短路阻抗
(%)
高压
(kV)
高压分接范围
(%)
低压
(kV)
30 6
6.3 6.6
10 10.5
± 5%
±2x2.5%
0.4 Dynll
YynO
33 630/600 1.70 4.0
50 43 910/870 1-30 4.0
63 50 1090/1040 1.20 4.0
80 60 1310/1250 1.10 4.0
100 75 1580/1500 1.00 4.0
125 85 1890/1800 0.90 4.0
160 100 2310/2200 0.70 4.0
200 120 2730/2600 0.70 4.0
250 140 3200/3050 0.70 4.0
315 170 3830/3650 0.50 4.0
400 200 4520/4300 0.50 4.0
500 240 5410/5150 0.50 4.0
630 320 6200 0.30 4.5
800 380 7500 0.30 4.5
1000 450 10300 0.20 4.5
1250 530 12000 0.20 4.5
1600 630 14500 0.20 4.5
2000 750 17400 0.20 5.0
2500 900 20200 0.20 5.0

SBH15-M型20KV 非晶合金油浸式变压器

油浸式非晶合金铁芯电力变压器

额定容量
(kVA)
电压組合 联结组标号 空载损耗
(W)
负载插耗
(W)
空载电流
(%)
短路阻抗
(%)
高压
(kV)
高压分接范围
(%)
低压
(kV)
30 24 22
20
± 5%
± 2x2.5%
0.4 Dynll
YynO
40 690/660 1.50 5.5
50 55 1010/960 1.20 5.5
63 65 1200/1150 1.10 5.5
80 75 1440/1370 1.00 5.5
100 90 1730/1650 0.90 5.5
125 100 2080/1980 0.80 5.5
160 120 2540/2420 0.60 5.5
200 145 3000/2860 0.60 5.5
250 165 3520/3350 0.60 5.5
315 200 4210/4010 0.50 5.5
400 240 4970/4730 0.50 5.5
500 290 5940/5660 0.50 5.5
630 370 6820 0.30 6.0
800 450 8250 0.30 6.0
1000 530 11330 0.30 6.0
1250 620 13200 0.20 6.0
1600 750 15950 0.20 6.0
2000 900 19140 0.20 6.0
2500 1080 22220 0.20 6.0
