铠装移开式交流金属封闭开关设备 KYN28A-12

概述

KYN28A-12(Z)(GZS1) 铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准:GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV及以上交流金属封闭开关设备和控制设备》。

型号含义

工作条件

●周围湿度:15℃~+40℃;
●相对湿度:日平均相对温度: ≤95%,日平均水蒸气压力不超过2.2KPa;月平均相对湿度≤90%;月平均水蒸气压力不超过1.8KPa;
●海拔高度: ≤1000m;
●地震烈度: 不超过8级;
●周围环境: 空气应不受腐蚀性或可燃气体、水蒸气等明显污染,无剧烈振动场所;
●超出GB3906规定的正常件下使用时,由用户和本公司协商。

技术参数

顶目 单位 数据
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250s 1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流(4S) kA 20、25、31.5、40
额定峰值耐受电流(峰值) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流(峰值) kA 50、63、80、100
额定绝缘水平Imin工频耐受电压 极间、极对地间 kV 24、32、42
断口间 kV 24、32、42
雷电冲击耐受电压(峰值) 极间、极对地间 kV 40、60、75
断口间 kV 46、70、85
防护*等级 外究为IP4X,陽室间、断路器室门打开时为IP2X。

结构特点

开关设备结构见下图。全金属模块化组装式结构,柜体采用防腐蚀能力强的进口敷铝锌板制造,,无需表面处理,,经CNC高精度设备加工,采用先进的多重折边工艺,连接用拉铆螺母、高强度螺栓连接,精度高、重量轻、强度好。
开关设备可配装本公司生产的VS1系列、VD4系列、ZN65系列等真空断路器,适应性广,互换性强。手车设有工作位置,试验位置,各位置均有定位和显示装置,安全可靠。
电缆室可装多达9根单芯电缆,设备有可靠的机械、电气联锁装置,完全满足“五防”要求。各室设有泄压通道,确保运行人身安全。

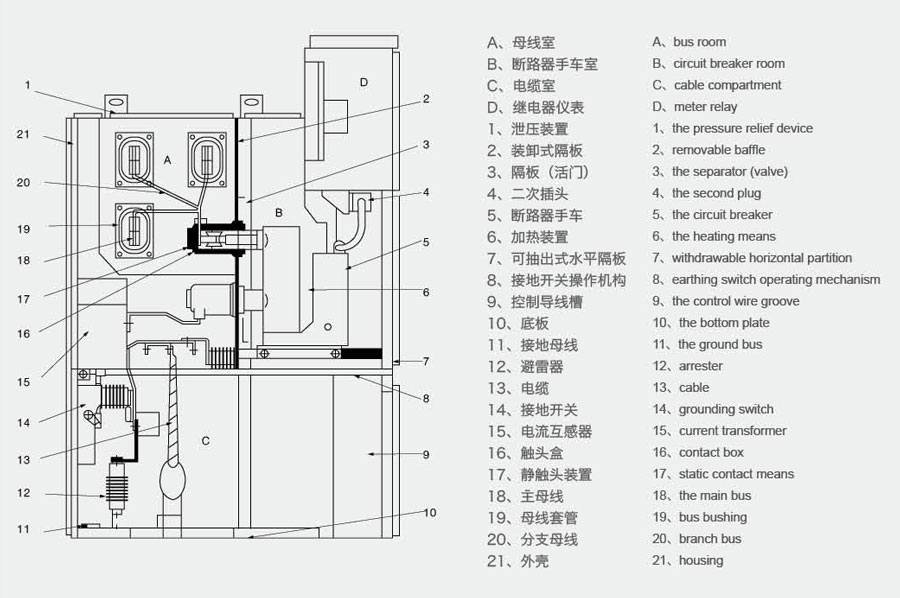

开关设备结构示意图
