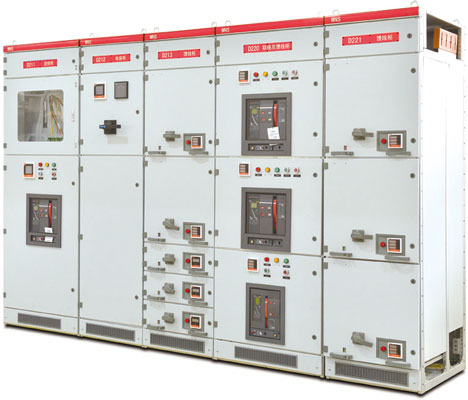

低压抽出式开关柜 MNS

产品概述

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型,其技术已达到国际先进水平。

本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60Hz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合C439-1、VDE0660第五部分等国际专业标准。

工作条件

●周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;
●大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生凝露;
●海拔高度不超过2000m;
●本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作;
●如果上述使用案件不能满足时,应由用戶和制造厂协商解决;
●当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

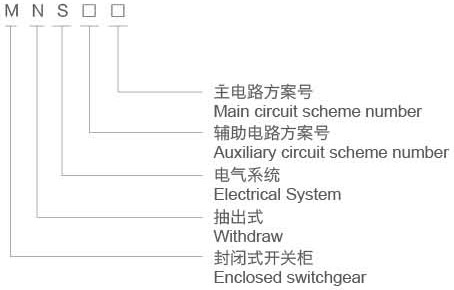

型号含义

技术参数

项目 參数
额定绝缘电压 (V) 660V(1000)V
额定工作电压 (V) 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 lOOkA/ls
主母线额定峰值耐受电流 220kA/0.1s
配电母线(垂直母线)最大工作电流 lOOOA
配电母线(垂直母线)峰值电流 标准型 105kA(最大值)/0.1s
加强型 176kA(最大值)/0.1s

防护等级

符合IEC529、DIN40050标准;
IP30对大于Ф2.5mm固体防护;
IP40对大于1.0mm固体防护;
IP54对尘埃和任意方向喷溅作防护;
(订购IP54防护等级时应与制造厂协商)。
