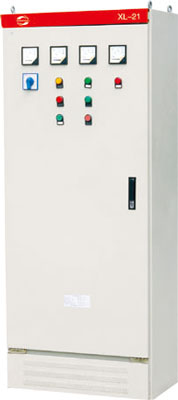

低压动力配电柜 XL-21

产品概述

XL-21低压动力配电柜,适用于发电厂及工矿企业中,在交流电压500伏及以下的三相四线系统作动力配电之用。
XL-21低压动力配电柜户内装置墙安装,屏前检修。

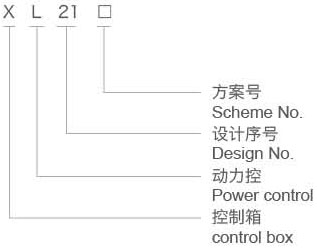

型号含义

结构特征

X1-21低压动力配电柜系封闭式,外壳用钢板变制而成,刀开关操作手柄装于前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门,门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。

技术参数

刀熔组合开关

型号model 额定电流Rated Current (A) 溶体额定电流Melt rated current (A) 备注 Remark
HR3-400/34 400 150、200 250、300、350、400 装隔离刀片时无溶体No melt when mounting the insulating blade

空气断路器

型号model 额定电流Rated Current (A) 脱扣器整定电流Tripping setting current (A) 备注 Remark
MLM5-40/390 20 7、10、15、20、30、40
MLM1-100/300 100 15、20、25、30、40、50、60、80、100
MLM1-250/300 250 100、120、140、170、200、225. 250

电流互感器

型号model 初级电流Primary current (A) 初级电流Primary current (A) 备注 Remark
LM-0.5 75、100、150、200、300、600 5

熔断器

型号model 溶断器Fuses 溶断体额定电流Fuse rated current (A) 备注 Remark
RL1-15 15 2、4、5、6、10、15
RLl-60 60 20、25、30、35、40、50、60
RLl-100 100 30、40、50、60、80、100
RLl-200 200 80、100、120、150、200
RLl -400 400 150、200、250、300、350、400

交流接触器

型号model 额定电流Rated Current (A) 吸引线圏电压Attract coil voltage (V) 备注 Remark
MLC3-10 10 交流 110 220 380
MLC3-20 20
MLC3-40 40
MLC3-80 80
MLC3-150 150

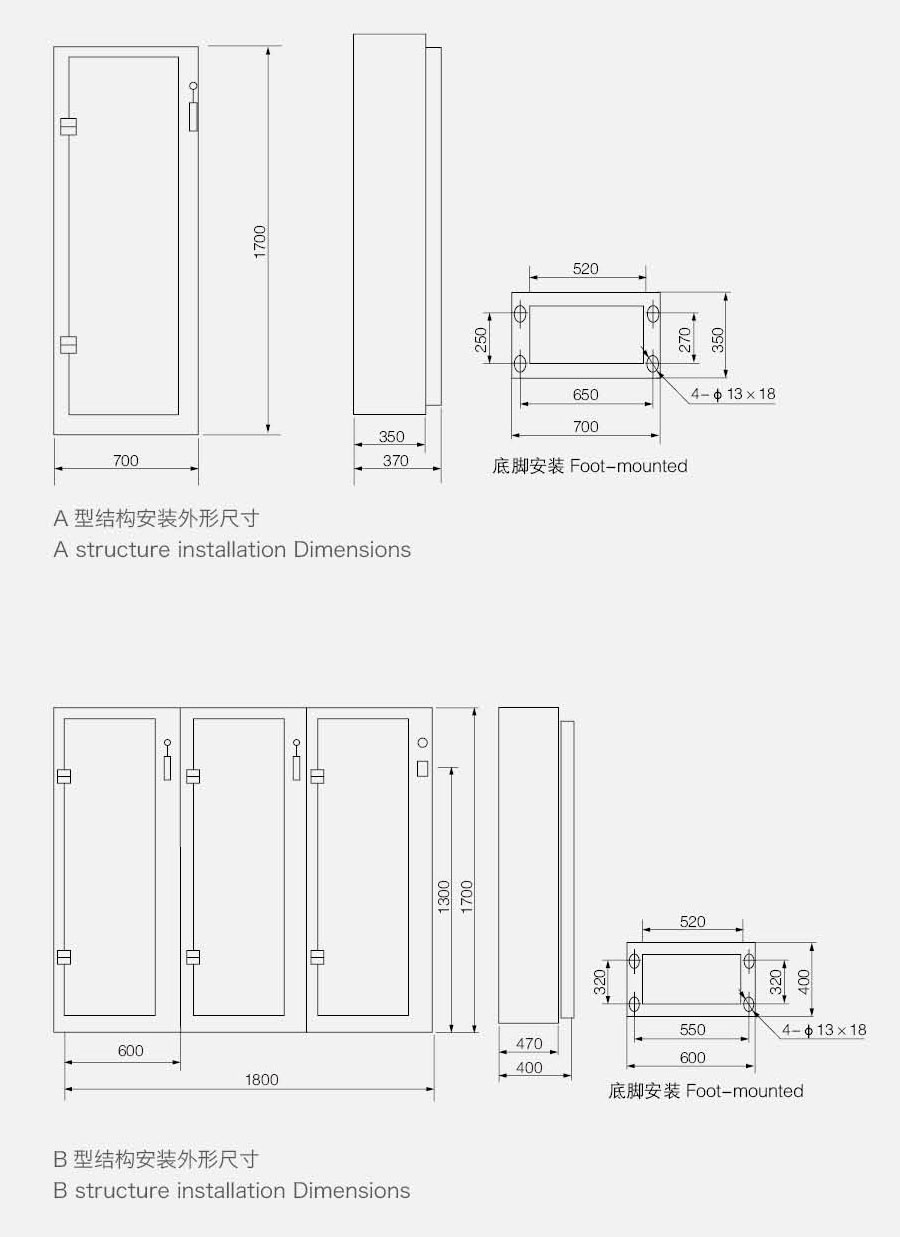

外形及尺寸
