综合配电箱(补偿/控制/终端/照明)JP

产品概述

JP综合配电箱,是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置,具有短路、过载、过电压、漏电保护等功能,体积小、外型美观、经济实用,安装于户外柱上变压器的电杆上,是城乡电网改造的新一代理想配电产品。

型号含义

工作条件

●环境温度:-25℃+40℃;
●相对湿度::日平均值不大于90%,月平均值不大于90%;
●海拔高度:不大于2000m
●安装场所:在无剧烈震动和冲击、无腐蚀性气体的场所。

结构特征

箱体结构分立式和卧式,外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板,具有阻燃、环保、隔热、防凝露等性能),采用特殊不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理,确保二十年内不锈蚀;箱体前后开门,便于用户操作和检修,门四周镶有高弹力耐老化密封胶条,每扇门均装有明暗两种门锁,明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管,底部冲有通风孔和电缆出线孔,顶部设有通风道和丝网,具有防水、防锈、防尘、防异物的功能,防护等级IP54。

技术参数

名称 单位 参数
变压器容量 KVA 30-400
额定工作电压 V AC400
辅助回路工作电压 V AC220, AC380
额定顿率 Hz 50
额定电流 A ≤630
额定漏电动作电流 mA 30-300可调 Adjustable
防护等级 IP54

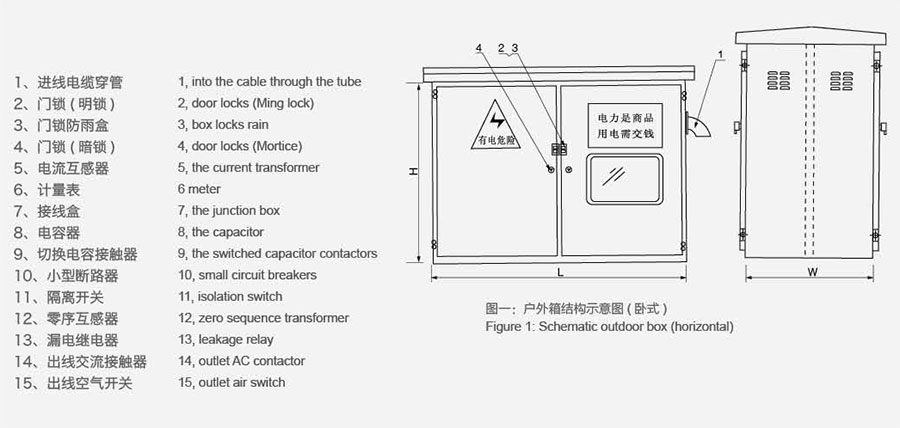

箱体结构示意图
